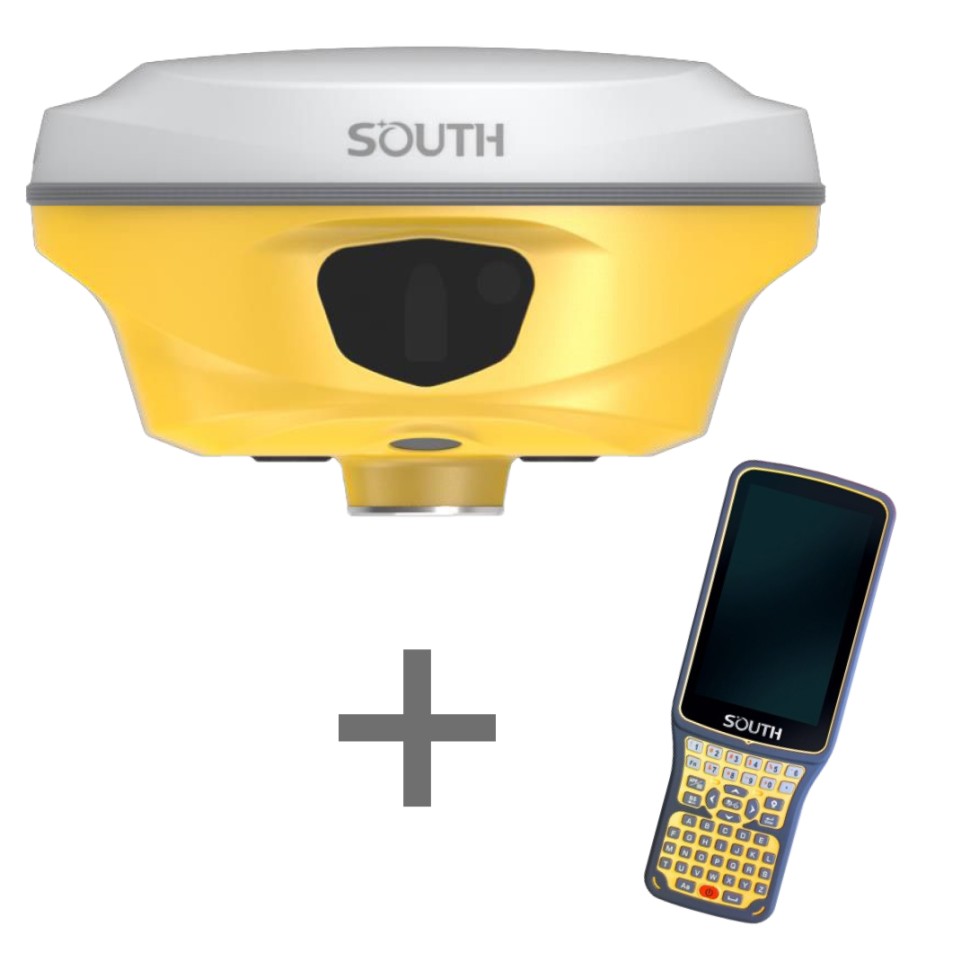

GNSS приемник SOUTH ALPS1 (Лазер, AR, Визуальное позиционирование, IMU) + SOUTH H6 с SurvStar и FieldPro в Екатеринбурге
GNSS приемник SOUTH ALPS1 (Лазер, AR, Визуальное позиционирование, IMU) + SOUTH H6 с SurvStar и FieldPro в Екатеринбурге
Приемник SOUTH ALPS1 оборудован лазерным дальномером, который позволяет с высокой точностью получать координаты неприступной точки удаленно. Измерения при помощи лазера позволяют работать с высокой точностью и значительно облегчает съемку в труднодоступных или сложных полевых условиях.
Точность получаемых координат, при измерении лазером:
- до 2 см на расстоянии до 5 метров
- до 3 см на расстоянии до 10 метров
2 встроенные камеры: AR разбивка CAD и технология визуального позиционирования (фото и видеосъемка для скалывания точек, фотограмметрия и 3D моделирования).
ALPS1 объединяет CAD-чертежи с реальным миром с помощью технологии дополненной реальности (AR).
Фронтальная камера помогает навести прибор в нужном направлении и визуально соотнести точку с окружающей обстановкой, а нижняя камера обеспечивает точную разбивку на месте.
Передняя камера показывает направление и расстояние до точки разбивки. По мере приближения камера переключается на нижнюю, обеспечивая более точное наведение, когда вы находитесь рядом с точкой.
Камеры ALPS1 позволяют выполнять фото- и видеосъемку для последующей фотограмметрической обработки, В результате которой можно получить координаты сотен точек за считанные минуты.
ALPS1 оптимизирован для работы с полевым ПО South SurvStar и FieldPro.
|
Характеристики GNSS |
||
|
Каналы |
1698 |
|
|
GPS |
L1C, L1C/A, L2C, L2P(Y), L5 |
|
|
GLONASS |
G1, G2, G3 |
|
|
BDS |
B1I, B2I, B3I, B1C, B2a, B2b |
|
|
GALILEO |
E1, E5a, E5b, E6, AltBOC* |
|
|
SBAS |
L1* |
|
|
IRNSS |
L5* |
|
|
QZSS |
L1, L2C, L5* |
|
|
MSS L-Band |
BDS-PPP, GALILEO-HAS |
|
|
Обновление позиции |
1 Гц ~ 20 Гц |
|
|
Время иниц. |
<10 сек |
|
|
Надежность |
>99.99% |
|
Точность позиционирования |
||
|
Дифференциальная ГНСС (DGNSS) |
План: 0.25 м СКО Высота: 0.50 м СКО |
|
|
Статика |
План: 2.5 мм + 0.5 мм/км СКО Высота: 3.5 мм + 0.5 мм/км СКО |
|
|
Долгая статика |
План: 2.5 мм + 0.1 мм/км СКО Высота: 3 мм + 0.4 мм/км СКО |
|
|
Быстрая статика |
План.: 2.5 мм + мм/км СКО Высота: 5 мм + мм/км СКО |
|
|
Кинематика с пост-обработкой (PPK) |
План: 3 мм + 1 мм/км СКО Высота: 5 мм + мм/км СКО |
|
|
Кинематика в реальном времени - RTK (УКВ) |
План: 8 мм + 1 мм/км СКО Высота: 15 мм + 1 мм/км СКО |
|
|
Кинематика в реальном времени - RTK (NTRIP) |
План: 8 мм + 0.5 мм/км СКО Высота: 15 мм + 0.5 мм/км СКО |
|
|
SBAS |
Обычно <5 м 3D СКО |
|
|
Bремя инициализации RTK |
2 ~ 8 сек |
|
|
Угол наклона IMU |
0°~120° |
|
|
Точность компенсации угла наклона IMU |
8 мм + 0.7 мм/°наклона |
|
|
Точность лазерных измерений |
1 см + 5 мм/м |
|
Физические характеристики |
||
|
Размеры |
134 мм ×79 мм |
|
|
Вес |
860 г (с батареей) |
|
|
Материал |
Магниевый сплав |
|
|
Температура: |
|
|
|
Рабочая |
-45℃~+75℃ |
|
|
Хранения |
-55℃~+85℃ |
|
|
Влажность |
100% |
|
|
Пылевлагозащита |
IP68, погружение до 1 м |
|
|
Защита от удара |
Выдерживает падение с высоты 2 метра на бетон |
|
|
Питание |
6-28V DC с защитой |
|
|
Батарея |
Встр. литий-ион 6800 мАч |
|
|
Время работы |
до 25 ч |
|
Связь |
||
|
Порты |

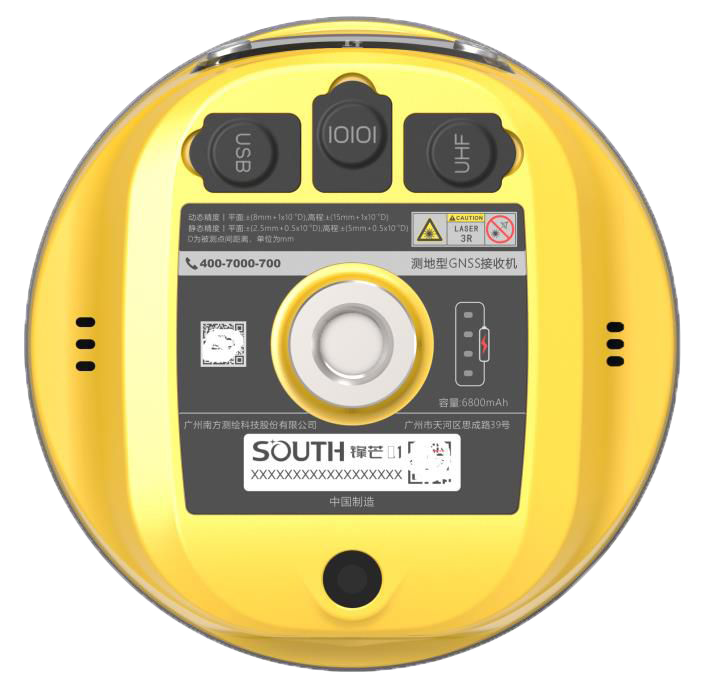

5-PIN LEMO (питание + RS232), Type-C (зарядка + OTG + Ethernet), порт антенны УКВ |
|
|
Встр. УКВ |
Прием и Передача 2Вт |
|
|
Диапазон частот |
410 – 470 Мгц |
|
|
Протоколы |
Farlink, Trimtalk, SOUTH, HUACE, Hi-target, Satel |
|
|
Расстояние |
до 12 км с протоколом Farlink |
|
|
Bluetooth |
Стандарт Bluetooth 5.0, 3.0/4.1, Bluetooth 2.1 + EDR |
|
|
NFC |
Есть |
|
|
Wi-Fi |
Стандарт 802.11 b/g/n |
|
Хранение и передача данных |
||
|
Встр. память |
16Гб SSD |
|
|
Перезапись данн. |
Есть |
|
|
Поддержка OTG |
Есть |
|
|
Интервал записи |
До 20 Гц |
|
|
FTP/HTTP |
Есть |
|
|
Передача по USB |
Есть |
|
|
Формат статики |
STH, Rinex 2.01, Rinex 3.02 и тд |
|
|
Дифф. формат |
RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 |
|
|
Формат GPS |
NMEA 0183, PJK план. коорд., бинарный код |
|
|
Сеть |
VRS, FKP, MAC, NTRIP |
|
Датчики |
||
|
IMU |
Есть, без калибровки, компенсация угла наклона до 120° |
|
|
Камера |
1. Визуальное позиц. - 8MP 2. Для AR - 2MP |
|
|
Эл. уровень |
Отображение угла наклона |
|
|
Термометр |
Контроль температуры прибора |
|
|
Лазер |
3R зеленый лазер, до 30 м |
|
Интерфейс |
||
|
ОС |
Linux |
|
|
Клавиши |
Две клавиши |
|
|
Индикаторы |
Индикаторы спутников, данных и питания |
|
|
Дисплей |
1.14’, 135*240 пикс. |
|
|
Веб-интерфейс |
Доступ по WiFi или USB, просмотр статуса и настройка приемника |
|
|
Голосовое сопровождение |
Русский, Китайский, Английский, Корейский, Испанский, Португальский, Турецкий, Французский, Итальянский |
|
|
Для разработчика |
Поддерж. формат данных OpenSIC |
|
|
Облачный сервис |
Поддержка удаленных сервисов, таких как удаленное управление, обновление, регистрация и т.д |
|
Примечание: Данные получены SOUTH GNSS Product Laboratory, при определенных условиях могут отличаться от указанных.
Пункты помеченные * заработают в следующих обновлениях прошивки.
|
South ALPS1 |
1 шт. |
|
УКВ антенна |
1 шт. |
|
Кабель USB Type-C - USB Type-C |
1 шт. |
|
Кабель USB Type-C - USB Type A |
1 шт. |
|
Зарядное устройство |
1 шт. |
|
Пластина на веху для измерения высоты рулеткой |
1 шт. |
|

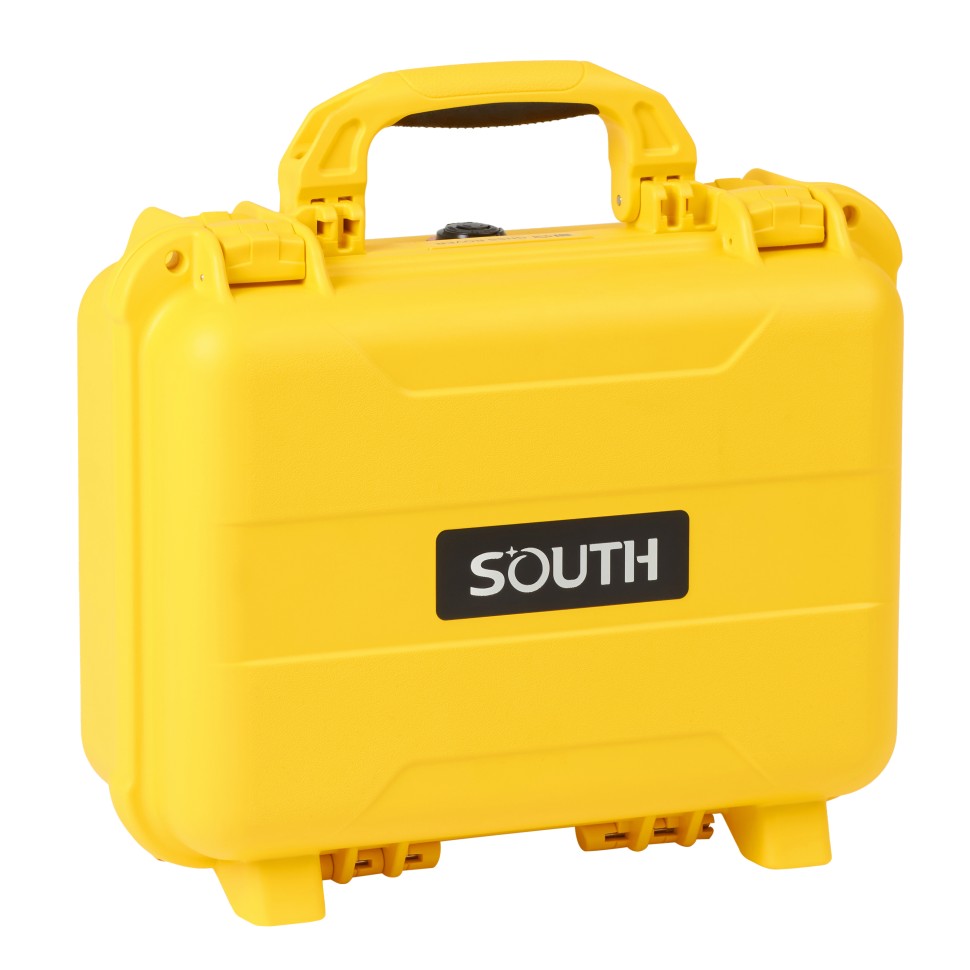

Ударопрочный кейс |
1 шт. |
|
Веха CLS25 |
1 шт. |
|
Доступ к сети RTKNet 1 год |
1 шт. |
|
Руководство пользователя |
1 шт. |
|
Гарантийный талон |
1 шт. |
