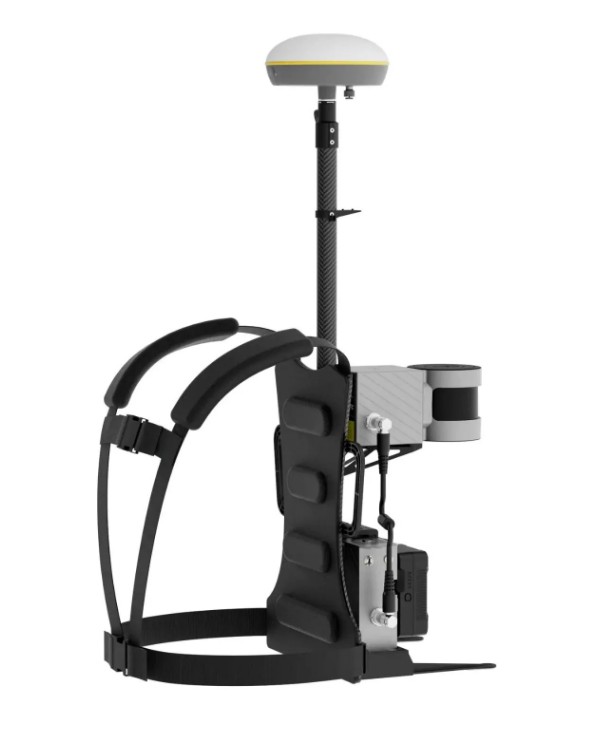

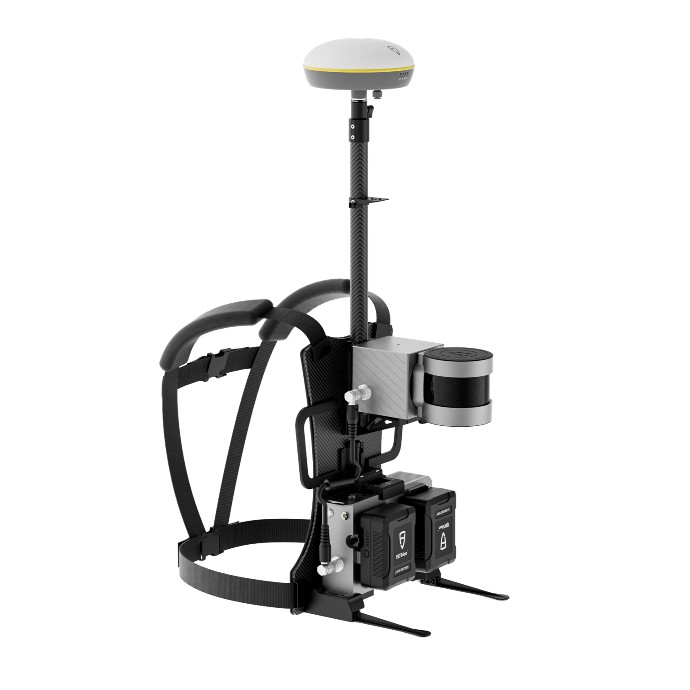

Мобильный лазерный сканирующий комплекс NAVMOPO S1 + GNSS RTK
NAVMOPO S1 — это профессиональный мобильный лазерный сканер в рюкзачном исполнении, который в связке с GNSS-приемником создает точные 3D-модели объектов с геодезической привязкой. Решение для высокоскоростной съемки протяженных и сложных территорий без потери в точности. Идеально для инженерных изысканий, строительства, кадастра и мониторинга объектов.
Ключевые преимущества:
-
Высокая точность с RTK/PPK: Синхронизация с GNSS (например, NAVMOPO V1t) обеспечивает привязку данных к координатам в реальном времени и исключает накопление ошибок.
-
Скорость и эффективность: Обследуйте до 5-10 га в день пешим ходом. Время на съемку сокращается в разы по сравнению с традиционными методами.
-
Универсальность применения: Используйте в рюкзачном режиме, установите на автомобиль, квадроцикл или лодку для съемки любых объектов: от цехов и тоннелей до дорог и набережных.
-
Всепогодность и автономность: Работайте в любых условиях. Система готова к длительной съемке без подзарядки.
-
Простота использования: Минимальное обучение оператора. Запустите систему и начинайте сканирование — процесс максимально автоматизирован.
Принцип работы:
Комплекс сочетает три технологии:
-
Лидар: Лазерный сканер непрерывно измеряет расстояния до окружающих объектов.
-
SLAM-алгоритмы: В реальном времени анализируют данные лидара и траекторию движения, создавая согласованное облако точек.
-
GNSS+IMU: Внешний GNSS-приемник (RTK/PPK) обеспечивает геодезическую точность, а инерциальная система (IMU) точно отслеживает углы наклона и ориентацию сканера в пространстве.
Области применения:
-
Строительство и архитектура: Обмеры зданий, контроль исполнения, съемка фасадов, создание BIM-моделей.
-
Промышленность: Сканирование цехов, заводов, коммуникаций для проектов модернизации.
-
Транспортная инфраструктура: Съемка автодорог, железнодорожных путей, тоннелей и мостов.
-
Городское хозяйство: Создание цифровых двойников городов, планирование территорий.
-
Энергетика: Обследование ЛЭП, подстанций, нефте- и газопроводов.
Производитель: NAVMOPO
| Дальность сканирования | 120 м |
| Точность измерений | 1 см |
| Скорость сканирования | 320 000 точек в секунду |
| Лидар | 16 каналов |
|
Класс лазера |
Класс 1 (λ=905 нм) |
| Угол поля зрения | 360° х 285° |
|
Вертикальное угловое разрешение |
2° |
|
Горизонтальное угловое разрешение |
0.36° |
| Обработка |
в режиме реального времени |
|
Встроенная память |
512 Гб |
| Класс защиты |
сканера: IP65 блока управления: IP54 |
| Рабочая температура | от -30°С до +50°С |
| Емкость аккумулятора | 6600 мАч * 2 |
| Вес сканера | 1,9 кг |
|
Вес блока управления |
1,6 кг |
- лазерный сканер – 1 шт.;
- блок управления – 1 шт.;
- камера панорамная для раскраски облаков точек – 1 шт.;
- подставка для геопривязки – 1 шт.;
- плечевой ремень – 1 шт.;
- основной кабель – 1шт.;
- аккумулятор – 2 шт.;
- зарядное устройство – 1 шт.;
- транспортировочный кейс – 1 шт.;
- программное обеспечение для управления сканером NAVMOPO Scan – 1 шт.;
- программное обеспечение для обработки облаков NAVMOPO Model – 1 шт.;
- рюкзак с GNSS приемником NAVMOPO V1t и контроллером - 1 шт..
